Oklepni kabel z jeklenim trakom je zasnovan za fiksno namestitev v krmilna, signalna in zaščitna vezja, kjer je potrebna dodatna mehanska zaščita. Kabel vključuje oklepno plast iz jeklenega traku med notranjo izolacijsko strukturo in zunanjim plaščem, kar izboljša odpornost proti udarcem, stiskanju in zunanjim mehanskim obremenitvam.

Tehnične specifikacije

Postavka	Specifikacija
Nazivna napetost	450/750V
Prerez vodnika	0,75–10 mm²
Številka jedra	2–61 jeder
Material prevodnika	Baker
Material oklepa	Pocinkani jekleni trak
Možnosti izolacije	PVC/XLPE
Možnosti plašča	PVC / PE / LSZH
Delovna temperatura	-15 stopinj do +80 stopinj
Testna napetost	2000V / 5 min
Polmer upogiba	Večji ali enak 12 × premer kabla

Struktura oklepa iz jeklenega traku

Komponenta	Material	funkcija
Dirigent	Žarjen baker	Zagotavlja zanesljiv prenos signala in nadzora
Izolacija	PVC/XLPE/PE	Zagotavlja električno izolacijo
Identifikacija jedra	Barvno-označena ali oštevilčena jedra	Poenostavi namestitev in vzdrževanje
Notranja ovojnica	PVC / LSZH	Ščiti izolirana jedra pred armiranjem
Oklepna plast	Pocinkani jekleni trak	Izboljša odpornost proti udarcem in mehanskim poškodbam
Zunanji plašč	PVC / PE / LSZH	Zagotavlja varstvo okolja

Inženirske prednosti

Močna odpornost proti udarcem in mehanskim poškodbam
Primerno za neposredni vkop in fiksno namestitev
Več možnosti izolacije in plašča za različna okolja
Stabilen nadzor in zmogljivost prenosa signala
Daljša življenjska doba v primerjavi z ne{0}}oklepnimi kabli

Vodnik za izbiro

Izberite ustrezno strukturo glede na pogoje namestitve:

Standardna podzemna namestitev
KVV22 je primeren za splošne vkopane kabelske sisteme in kabelske jarke.

Večja mehanska obremenitev
KVV32 zagotavlja močnejšo zaščito, kjer gre za natezno silo ali navpično namestitev.

Zahteve za višje temperature
KYJV22 z izolacijo iz XLPE ponuja izboljšano toplotno zmogljivost.

Signalni sistemi z motnjami
Zaščitene različice, kot sta KYJVP22 ali KYJVP2-22, združujejo zaščito pred elektromagnetnimi motnjami in mehansko ojačitvijo.

Možnosti prilagajanja

Razpoložljive konfiguracije vključujejo:

Vrsta kabla: KVV22 / KYJV22 / zaščitene oklepne različice

Velikost vodnika in številka jedra

PVC, XLPE, PE ali LSZH plašč

Zaščitna struktura

Dolžina kabla in zunanja oznaka

Zahteve-za zaviranje gorenja

Kakovost in skladnost

Izdelano v skladu z veljavnimi kabelskimi standardi:

IEC 60502
GB/T 9330
Zahteve glede-ognjevarnosti IEC 60332

Rutinski pregledi lahko vključujejo:

Preskušanje odpornosti prevodnika
Testiranje izolacijske upornosti
Testiranje napetosti
Pregled videza oklepa in plašča

Pakiranje in dostava

Pakirano z lesenimi bobni, jeklenimi-lesenimi koluti ali tuljavami glede na velikost kabla.
Standardne dobavne dolžine: 100 m, 500 m ali 1000 m.
Na voljo so prilagojene dolžine, oznake in kabelske strukture.
MOQ in dobavni rok sta odvisna od specifikacije kabla in količine naročila.

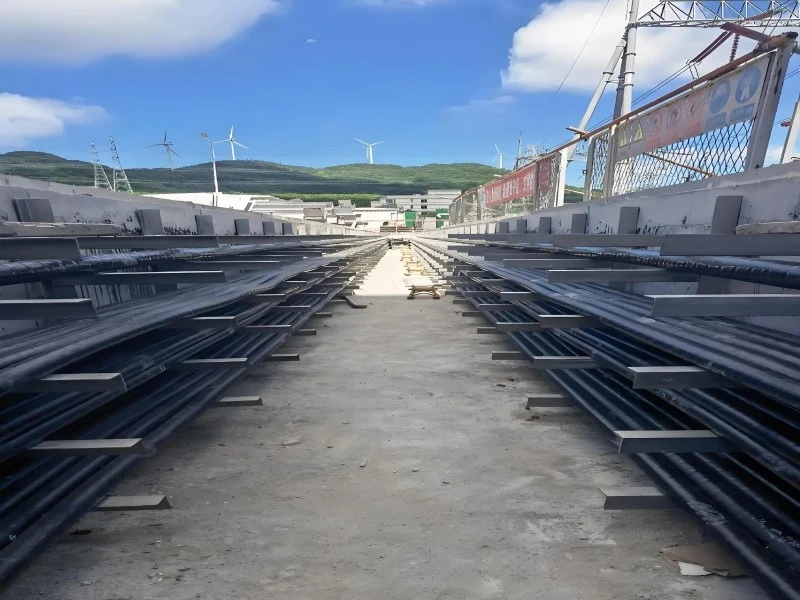

Tipične aplikacije

Informacije o naročanju

pogosta vprašanja

V: Kaj je oklepni kabel z jeklenim trakom?

O: Oklepni kabel z jeklenim trakom je kabel z zaščitno plastjo iz pocinkanega jeklenega traku, zasnovan za izboljšanje odpornosti proti mehanskim poškodbam, stiskanju in zunanjim udarcem.

V: Kakšna je glavna razlika med oklepnimi in ne{0}}oklepnimi kabli?

O: Oklepni kabli vključujejo dodatno kovinsko zaščitno plast, zaradi česar so primernejši za podzemno namestitev in okolja z mehanskimi obremenitvami.

V: Kakšna je razlika med oklepom iz jeklenega traku in oklepom iz jeklene žice?

O: Oklep iz jeklenega traku v glavnem zagotavlja zaščito pred drobljenjem in pritiskom, medtem ko oklep iz jeklene žice ponuja boljšo natezno trdnost za aplikacije, ki vključujejo vlečno silo ali navpično namestitev.

V: Ali je oklepni kabel iz jeklenega traku mogoče zakopati pod zemljo?

O: Da. Oklep iz jeklenega traku je primeren za neposredne vkope, kabelske jarke in podzemne nadzorne sisteme.

V: Kateri izolacijski materiali so na voljo?

O: Običajne možnosti vključujejo PVC, XLPE in PE izolacijo, odvisno od temperaturnih, električnih in okoljskih zahtev.

V: Kakšne vrednosti napetosti so na voljo?

O: Standardna nazivna napetost je 450/750 V za aplikacije krmilnega kabla.

V: Ali je mogoče dobaviti zaščitene različice?

O: Da. Za aplikacije, ki zahtevajo izboljšano zaščito pred motnjami, je mogoče dodati možnosti zaščite, kot je bakrena pletenica ali bakreni trak.

V: Katere industrije uporabljajo oklepni kabel z jeklenim trakom?

O: Široko se uporablja v elektrarnah, transformatorskih postajah, petrokemičnih obratih, rudarskih projektih, industrijski avtomatizaciji in gradnji infrastrukture.

V: Ali je mogoče kabel prilagoditi?

O: Da. Prilagajanje je na voljo za velikost prevodnika, število jeder, vrsto oklepa, material plašča, zaščitno strukturo in dolžino kabla.

V: Katere informacije so potrebne za ponudbo?

O: Navedite model kabla, velikost vodnika, število žil, okolje namestitve, zahtevane standarde, količino in dobavno dolžino.
